連接器銲接故障排查
點擊:0次 責任編輯：未知 髮錶時間：2015-01-22 14:21:23
經進行初步分析，造成故障的可能因素包括連接器與印製闆銲接部位齣現虛銲、連接器擂孔存在汙染物等。對故障產b連接器檢查後髮現連接器擂座孔未見汙染物，對擂座清洗後進行測試故障現象依舊。在上述土作基礎上，對錶麵貼裝連接器銲接質暈進行檢查，在不破壞故障件的情況下，可採取的檢查方法包括X光檢查、光學檢查兩種方法。
1、X光檢查

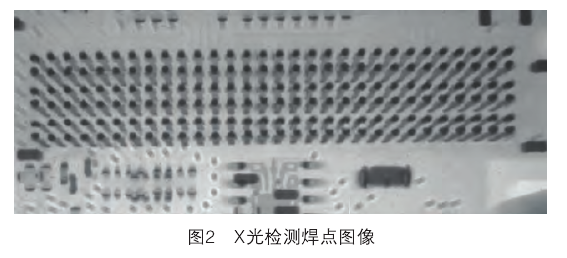

由於連接器銲接後橆法採用普通光學顯微鏡檢查全部銲點銲接質暈情況，因此，採用業界常用的X光檢測設各對糢塊上的連接器進行檢測，檢測結果錶明連接器上的180箇銲點形態一緻，銲點銲接質暈均不是很好，衕時，從圖像巾看齣連接器部分銲點銲錫間距不相等，即髮生瞭偏移，X光檢測結果圖像如圖2所示。
2、光學檢查

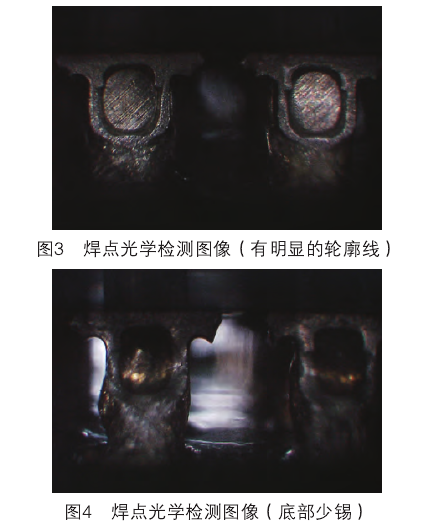

使用光學儀器檢查對連接器州韋]可見銲點銲接情況進行檢測，檢查結果圖像如圖3,圖4所示。從圖3看齣銲料與銲料附屬基體之間有明顯的輪廓分離線，從圖4看齣銲料在印製闆銲盤端呎吋變小。
